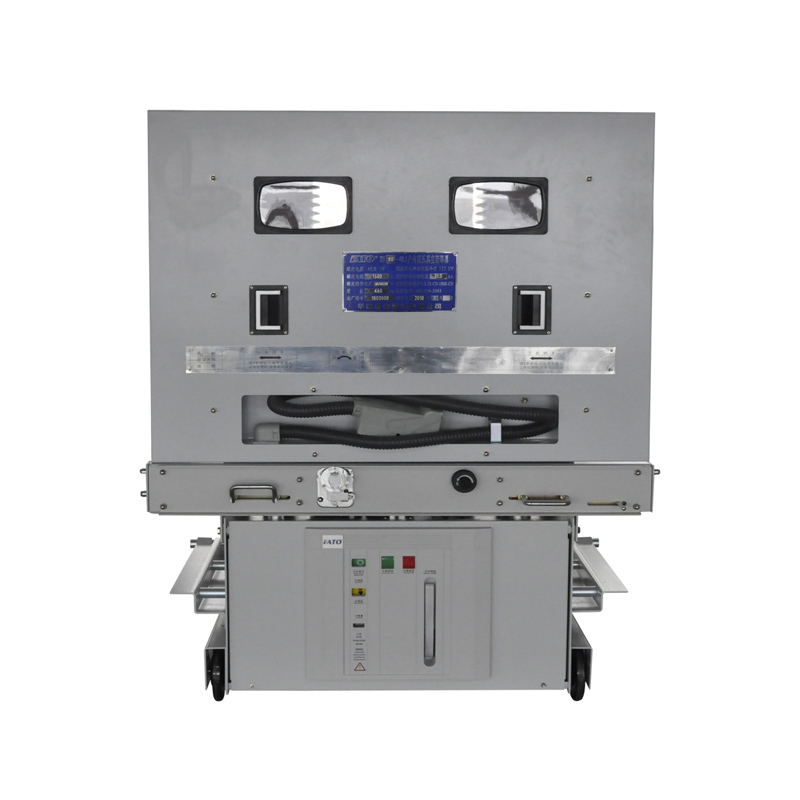

ZN85-40.5型

1.環境溫度不高于+40℃，不低于-10℃（允許在-30℃時儲運）。
2.海拔高度不超過1500m。
3.相對濕度：日平均不大于95%，月平均值不大于90%，飽和蒸汽壓日平均值不大于2.2 x 10^-3Mpa，月平均值不大于1.8 × 10^-3Mpa。
4.地震烈度不超過8度。
5.沒有火災，爆炸危險，嚴重污穢，化學腐蝕以及劇烈震動的場所。

1.總體結構：該斷路器采用操作機構和一次部分上下布置的型式，有效地降低了斷路器的深度。斷路器其總體布局合理、美觀、簡潔，體積小巧、操作靈活，具有電氣性能可靠、使用壽命長、檢修方便、免維護的特點，適用于多種場合和運行條件比較苛刻的工作場所。

2.一次結構：斷路器配用的滅弧室采用固封極柱型式，固封極柱產品是環氧樹脂絕緣材料把真空滅弧室和主回路導電元件，絕緣支撐可靠地結合封接成整體，使產品耐環境污穢能力強。

具有裝配簡單、絕緣強度高、高可靠性、產品一致性好、免維護等獨特優勢。

注：一次結構也可采用絕緣筒形式。

3.操作結構：操動機構采用專門為這種新型斷路器設計的模塊化彈簧操動機構，安裝在框架內。其結構特點更適合這種斷路器的上下布置形式，并成為斷路器整體結構中不可分割的一部分。機構設計簡單，輸出曲線與滅弧室的要求配合良好，其性能更適合40.5kV真空斷路器的特點和要求。

4.線路板：模塊化二次控制線路板，采用帶自扣緊的插接頭，既方便更換，也保證了電氣連接的可靠性。

5.分合儲能指示：蓋上斷路器的面板之后，清晰的指示斷路器的分合儲能狀態。

6.分合閘單元：分合閘單元結構簡單，動作靈活可靠，分閘力度輕，從根本上杜絕了合閘后拒分的故障發生。合閘從根本上杜絕了合閘后不保持、不合閘等故障的發生。

7.油緩沖器：高性能的分閘緩沖器可減少斷路器在分閘時動觸頭過沖或反彈幅值，降低了斷路器分閘時電弧重燃的概率，并保證了真空滅弧室波紋管的機械壽命。

8.表面處理：80%的機構零件表面采用鍍鎳磷合金處理，大大提高了零部件的防腐能力，確保機械始終如一的穩定品質。
